  • 电子政务机房动力一体化

  •     一、电子政务机房系统概述

        电子政务机房动力设备包括:低压自动切换系统、低压配电系统、机房防雷及接地系统、交流不间断电源系统、机房环境调节系统、动力设备及环境监控系统等,在部分采用直流用电的传输等设备的电子政务机房中,还需要加入直流不间断电源系统。

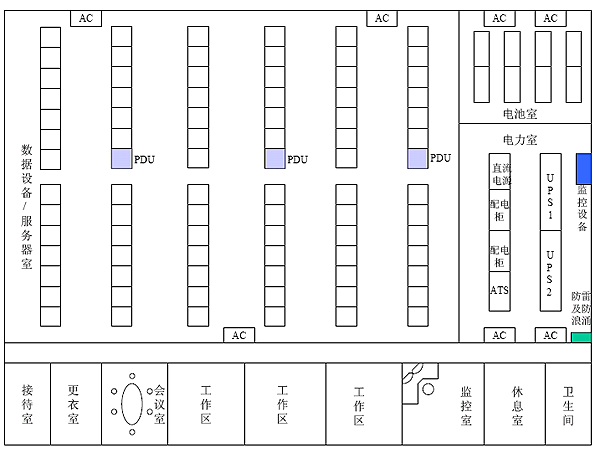

        1)典型电子政务机房布局图(见图1)

    图1 典型电子政务机房布局图

        2)典型电子政务机房电气原理图(见图2)



    图2 典型电子政务机房电气原理图

        二、空气调节系统

        电子政务中心空气调节系统分为:
        精密空调容量选择:
        1)机房精密空调系统,用于数据机房、电力室等关键场所,为重要的关键的设备提供精密控制的恒温恒湿环境,保障设备的正常工作。
        2)舒适空调及新风系统,用于监控室、工作区等,主要为工作人员提供一个舒适的工作环境。HIROSS是世界最早研制和生产机房精密空调的厂家,在1964 年研制出世界第一台恒温恒湿精密专用空调,开创了世界机房精密空调的先河。今天,HIROSS在全球提供的机房精密空调超过20 万套,保护全球各地重要设备的安全可靠运行。
        银行机房应用场合,通常主机房面积<200m*m,建议选用HIROSS Himod 系列机房精密空调。
        Himod系列精密空调专为数据机房、通讯机房及计算机房中使用的精密电子设备而设计制造。其制冷量范围从20kW~101kW,模块式可灵活组合,完全满足银行机房的高标准要求。
        精密空调容量选择:
        a) 服务器/数据设备室估算:在一个中型的金融机房中,数据设备室通常的面积小于200 平方,在数据设备、机房的建筑热量没有确定下来之前,可以按照金融机房通用的估计方法进行机房空调制冷量的预估:500w~600w/平方米,部分高容量机房达到800w/平方米。
        例如数据室的面积为200平方米,则所需的制冷量约为:100kw。选用2 台单机制冷量58.7kw 的55UA 空调,总制冷量为117.4kw,满足要求。为保证设备的工作可靠性,增加一台冗余机组,共3 台。当机房设备、维护结构确定后,对设备的发热量、维护面积的热量核算,调整空调的配置。
        舒适空调选择:
        如果大楼没有安装中央空调,建议采用柜式普通空调或户式中央空调,为工作人员提供一个舒适的工作环境,其容量根据面积选择。
        a) 电池室:为保障电池的性能,电池室的温度必须在20-25 度之间,建议选用2台3P 柜式空调,两台空调轮流工作。
        b) 监控室、工作区等:根据面积选择空调大小和型号。

        三、空气调节系统

        HIROSS Himod系列专为计算机、服务器、交换机等关键设备设计,高度可靠、优异制冷性能和易维护设计,为各种小型、中型到大型的机房或数据中心提供完善的温、湿度控制,能够确保在此环境运行的敏感电子设备工作的可靠性。
        1)特点:
        设计方式:
        --大风量设计,带走机器所发热量。较高的蒸发温度(140C)、较小的温降、更高的压缩机效率,显效比高达96.8%,基本为等湿降温;
        --全封闭旋转式压缩机,高效、低噪音、更少的泄漏点及维护(对比半封闭或活塞压缩机)。
        --蒸发器采用不粘水涂层表面处理技术,使得热交换更直接高效,整机能效比高达1:4。
        --大蒸发器面积,使得低风速及低风压降得以实现。
        --小占地面积,节省机房宝贵空间;全正面维护,设备可靠墙放置。全球独创径向离心直驱风机,设在空调中部,空调下部作为消噪音的静压箱,以避免风机设在底部直接吹向地面引起的空气扰动。
        --风压在现场连续可调,范围从20Pa到350Pa,满足各种送风环境。
        --与皮带式风机相比:更高效-可忽略的传输损耗;低噪音-更小的震动;更少的维护-不必周期性更换皮带及必要的皮带调整;更洁净的机房-皮带磨下的粉尘(对机器及人员极有害)会随着送风带入机房空间。
        电极加湿:高效……高于90%;湿度控制精确……响应时间快;适应一般水质。
        --对比红外加湿:红外加湿效率低-60%;响应慢;更换部件费用昂贵;对水质有一定要求。
        --对比超声波加湿:超声波加湿产生的是气雾对设备有害、且容易造成细菌滋生。
        单元化设计:
        --更有效的运行..因其机器内部的发热部件(压缩机、加湿器等)与风道隔离,热传递限制到最小。
        --可在设备运行时进行维护..因风道与部件单元隔离;
        --出风口处设计成静压箱方式以减低气流扰动,降低噪音指标。全新控制(采用HIROMATIC智能化图形控制器)。
        --更友好的人机对话功能;提供直观的运行状况;精密地控制温湿度变化。
        --提供20页60条带时间记录的状态报告;夜间及节假日自动执行低功耗运行,节能、延长设备寿命;最多可进行128台联网;微机监控方便。
        2)多种冷却方式:
        空气冷却系统:
        为了保证整个系统工作的可靠及高效,需根据室外环境温度匹配合适的空气 冷凝器。为了防止在运输过程中潮气及杂物的侵入,机组已经在出厂前预先充注了干燥的氮气。在安装机组时需注意机组的气管和液管,要根据冷凝器的安装距离,选择规格合适且符合制冷要求的铜管。
        水冷却系统:
        配有水量调节阀的水冷凝器安装在室内的主机中,根据主机模块的数量及制冷量选择合适的冷却水塔配合使用。
        乙二醇冷却系统:
        与水冷系统一样,冷凝器安装在室内主机中,不同的是机组分别配有独立的干冷器。当室外环境温度低于摄氏“零”度以下时,需在水中加入不同浓度的乙二醇溶液。每个室内机组可以配用一套泵组和干冷器,也可以采用“主备”机替换使用的方式。
        冷冻水系统:
        冷冻水系统就是在室内主机中装有冷冻水盘管,以冷水机组提供的冷冻水作为冷源,对机房进行恒温、恒湿控制。
