  • 装修工程

      对于数据中心总体装修的设计规划,应重点保障数据中心的环境参数指标符合国际标准,数据中心布局规划满足安全等级的要求,以及合理布置安装机房内各个配套功能设施,减少各系统之间的干扰,协调各系统的穿插和尽量做到配套组合包装风格的完美。
      数据中心建筑装潢主要包含:建筑风格规划设计要求的分隔墙体及基础建筑结构的装潢。

      数据中心工艺装修主要为:为满足机房环境工艺指标要求而采取的技术措施。如:架空地板、防鼠堤坝、防水堤、机房特殊工艺的间隔墙、机房金属吊顶、机房特殊工艺组件的包装、机房内末端照明、插座、消防设备等配套设施的装潢配合。
      作为数据中心装潢规划,应制定同等通用的基础建设标准,为适应多变的需求提供便利的基础条件。本次数据中心工程分项设计:
      根据建设方要求及我公司对数据中心的设计理念,将机房区进行了系统的规划:
      由于功能区较多,根据场地具体情况,划分为网络机房区、存储备份区、企业级应用主机区、开发测试区、现有应用区。

      设计、施工、材料选用主要考虑:
      为保证机房的洁净度,装潢应选用气密性好、不起尘、易清洁的材料。
      应避开强电磁场干扰及保障电脑系统信息安全。
      为满足机房气体消防要求,装潢材料应选用不燃材料(防火等级A级)。基于上述几点考虑,本次主机房装潢选材基本采用金属材料。

    1.天花装潢装修工程
      机房棚顶装修多采用吊顶方式。机房内吊顶主要作用是:在吊顶以上到顶棚的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线、各类风口、自动灭火探测器;防止灰尘下落等等。知持科技建议标准机房吊顶应选择微孔金属铝天花。铝板及其构件应具有质轻、防火、防潮、吸音、不起尘、不吸尘等性能。
      机房的吊顶主要有下列作用:
      在吊顶以上到顶棚(或上一层楼板)的空间作为机房的静压送风或回风风库。
      当不作为风库时,可用来布置通风管道。
      安装固定照明灯具及走线。
      安装固定各类风口。
      安装固定火灾自动探测器。
      防止灰尘下落。
      由于机房层高不高,本次机房吊顶设计采用条型铝合金吊顶,规格为600mm和300mm,灯具配置双管荧光格栅灯带,规格为300*1,200 mm,根据防尘要求,在机房吊顶内裸露墙面均刷涂防尘漆两遍。
      走廊吊顶设计采用铝合金装饰板装饰,灯具采用定制灯具,面装阳光玻璃。
      吊顶上有各种强电、弱电管路线槽、灭火气体钢管,管线繁多,因此设计上要综合考虑,使各系统管路纵横交错,排列有序。

    2.地面装修工程

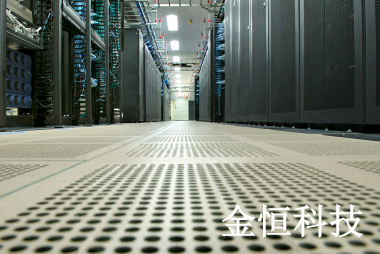

      机房地面设计架空活动地板,活动地板在计算机房中是必不可少的。机房敷设活动地板主要有两个作用:首先,在活动地板下形成隐蔽空间,可以在地板下敷设电源线管、线槽、综合布线、消防管线等以及一些电气设施(插座、插座箱等);其次,由于敷设了活动地板可以在活动地板下形成空调送风静压箱。此外,活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。
      机房区及内走廊选择进口抗静电复合活动地板。 抗静电地板安装时,同时要求安装静电泄漏系统,铺设静电泄漏地网,通过静电泄漏干线和机房安全保护地的接地端子封在一起,将静电泄漏掉。
      机房活动地板安装过程中,地板与墙面交界处,活动地板需精确切割下料。切割边需封胶处理后安装。地板安装后,用不锈钢板踢脚板压边装饰。不锈钢板踢脚板、不锈钢玻璃隔墙及墙面彩钢板互相衬托,协调一致,效果极佳。 本次主机房设计采用下送风方式,楼地面必须符合土建规范要求的平整度,而且地面需要进行防尘处理,根据防尘要求,在地板下的墙面、柱面、地面均刷涂防尘漆两遍,全部水泥面均经刷漆处理,达到不起尘的作用,从而保证空调送风系统的空气洁净。考虑机房空调区域保温,在主机房区地板下安装一层保温层。
      活动地板安装的工艺可以保证地板的严密和稳定。调整好不会有响动和摇摆,也没有噪音。至于防鼠,则应在围护结构上解决,尽量不留孔洞。有孔洞如管、槽,则要作好封堵,要绝对保持围护结构的严密。
      活动地板有专用的通风地板。通风地板是单独加工的,钢结构。走线地板加工后都相应地套装塑料出线口,在线口内走线。

    3.立面装修工程
      机房内墙装修的目的的是保护墙体材料,保证室内使用条件,创造一个舒适、美观而整洁的环境。内墙的装饰效果是由质感、线条和色彩三个因素构成。目前,在机房墙面装饰中最常见的是贴墙材料(如铝塑板、彩钢板)饰面等,其特点:表面平整、气密性好、易清洁、不起尘、不变形。
      土建墙体厚度要符合热负荷要求,使室内热负荷减少到最低限度。所采用的材料应该不易燃烧,而且隔热、隔音、吸音性好。
      墙体表面涂附的材料种类很多,设计者可根据实际情况,参阅有关资料合理选择。要求不易产生尘埃、不产生静电、无毒的材料。

    隔断
      机房建筑常采用大跨度结构。针对计算机系统的不同设备对环境的不同要求,便于空调控制、灰尘控制、噪音控制和机房管理,往往采用隔断墙将大的机房空间分隔成较小的功能区域。隔断墙要既轻又薄,还能隔音、隔热。机房外门窗多采用防火防盗门窗,机房内门窗一般采用无框大玻璃门,这样既保证机房的安全,又保证机房内有通透、明亮的效果。
      玻璃隔断墙的优点:
      通透性好,便于对设备进行监控;
      质量轻;
      隔声性能好。

    隔音
      机房基建结构需做隔音处理。隔音材料选择需符合环保要求,并使得房间内部形成吸音整体环境,从而才能确保达到建设目的。

    保温
      在机房建设系统中,保温环境建设可以说是重中之重。保温系统的建设直接决定了机房系统的运营费用。建设优秀的保温环境,可有效的控制机房环境运营所产生的电费、维修费及管理费用。

    4.主机房场地净化装修工程
      (一)机房区内设置了正压新风系统,室内比室外气压高,可有效地拒灰尘于室区外。 本工程设计采用的空调机循环风量可将室内空气每小时循环过滤20次以上,在市区大气含尘量的特定条件下,空调气流循环次数在20次/H时,机房含尘量便可得以控制。
      (二)本工程机房采用典型的“上回/下送”的空调气流组织方案,送风主风流是在地板下送风静压箱内输送,送风气流经地板送风口进入场地,场地内的气流自上而下流动,场地上的灰尘随空调气流进入空调。进而,在空调机回风口负压吸引下回入空调机进行灰尘过虑。因而,场地内含尘量大大下降。
      (三)机房精密空调区域护墙饰板采用光洁的金属面层板,地板下送风静后箱内的地坪、顶棚均做较周密的防尘处理,散尘量均受控制。

    5.主机房场地防水装修工程
      (一)空调机冷凝水排放
      1.精密空调系统安装冷凝水排放管,精密空调系统水管由空调室地坪直接接至卫生间,出水口高于排水口2-3%。
      2.精密空调的进排水管的布放,须严格按规范工艺施工(水管进出水口高差控制,水管防漏…)。
      (二)防止因空调机加湿器,进排水管损坏漏水
      1.沿精密空调室内机安装处地板下周边采用63#角钢制一圈拦水坝,防止空调漏水进入机房危害设备。
      2.在精密空调室内机地板下设计漏水检测系统,如有水情及时报警,减少损失。
      (三)本工程精密空调区地坪安装绝热层,缓冲地坪上、下两者温差。

    6.防鼠装修工程
      机房的建设必须采取一系列防鼠措施,建议在天花与隔墙之间,墙面与地板之间,还有地板下楼板中打过洞的地方都得进行完全密封处理,利用隔音棉或铁丝网以及混凝土,将老鼠完全隔离在外,保障系统安全。

    7.静电防护装修工程
      活动地板,每隔3块地板的地板支架,用金属导线接成网络式的静电接地网络,并与静电泄放接地线接通;
      吊顶龙骨、板,轻质墙和护墙层的金属龙骨、金属饰面板,门,窗的金属框均以金属导线接通,并与静电泄放接地线接通;
      机房设置具有恒湿能力的精密空调系统,将室内相对湿度控制在45~65%范围内,可有效地控制静电产生。
